産品簡介

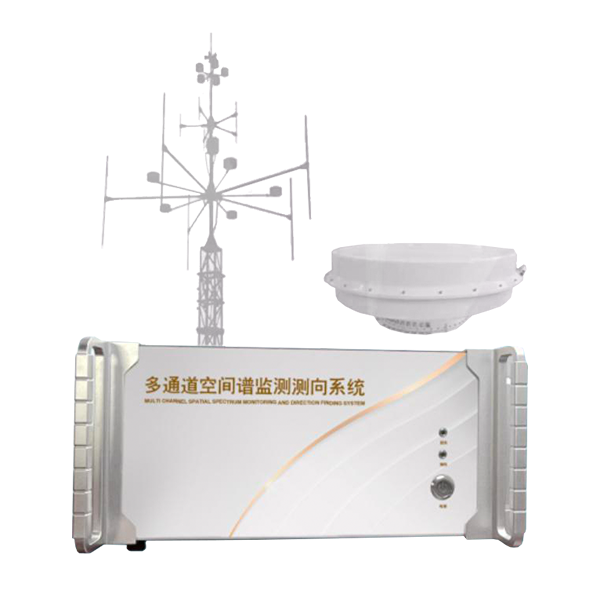

多通道空間譜監測測向系統
系統采用了體制先進技術成熟的空間譜估計測向算法，自動識别γ同頻混疊信号中信源個數并進行同頻信号分離測向，具有優良的測向靈敏度和(λhé)測向準确度等技術指标；系統具有基于空間譜估計的自适應陣列處理技術，可對微∏(wēi)弱信号增強接收，可對混疊信号分離接收，能夠實現複雜電磁環境下(xi₹à)目标信号的偵測；系統采用了模塊化設計，可靈γ活配置測向接收通道和天線陣元數（5、7、9通道可選）；系統采用監測測向一(y€ī)體化設計，配備了常規監測功能，測向空閑時可執行 (xíng)常規監測任務，應用十分靈活。本系統可應用于固定、移動等類型的監測技術設施建設；也可定制σ應用于可搬移、無人機載等特殊場景。
主要特點

空間譜估計測向頻率範圍覆蓋20-8000MHz

瞬時測向帶寬高達80MHz、16位量化

系統具有領先的技術指标和強大獨特的功能

空間譜估計和相關幹涉儀測向雙體制，兼具兩 種體制的優勢

獨有的相關積累測向算法可對隐藏于噪聲中的寬帶微弱信号∞進行可靠測向

基于空間譜估計的自适應波柬賦形能夠對特定來向的弱信号增強接σ收，能夠對不同來向的同頻混疊信号分離接收監聽

多信道分析可對最大80MHz中頻帶內的32個窄帶通道同時進行↔(xíng)頻譜分析、參數測量和話音解調

齊全的信号分析功能，調制信号樣式自動識别、IQ信号采集存儲和參數測量分析

高标準和高工藝設計制造，具有良好的可靠性和環境适應性

橫塊化設計，監測測向功能可靈活選用，性價比高

技術規格
主要功能
中頻測向
對某一給定信号進行測向，給出信号的來波方位、頻譜數據等;測向帶寬1.6k ~80MHz，具有(yǒ∞u)多種可選;測量結果包含信号方位信号電平、測向質量、測向結果頻率、中頻頻譜、模拟解調話音等✔;同時具備截獲測向模式，用于對脈沖等突發信号測向;具有相關積累模式，可對微弱信号進行測向。
離散測向
對一組固定頻率進行測向，給出每個頻點上信号的測向結果信息，每個頻(pí n)點的帶寬等參數可設置為不同;最多可支持下發200個頻率點。
寬帶測向
對指定寬帶頻段內的所有子信道同時進行測向，給出所有超≈過預設門限的信号的測向結果，測向帶寬具有5/10/20/40/80MHΩz多種可選，頻率分辨率3.125~100kHz多種可選;具有相關積累模式，可對寬帶微弱信号§進行測向。
頻段測向
對給定頻段進行逐一掃描測向，掃描步長3.125~100kHz多種可選，可給出每×個信道上信号的測向結果等信息。
固定頻率測量
實現對單個頻率點的ITU參數進行監測，∑測量的參數包括:調幅度、頻偏、相偏、信号強度、實時頻率、XdB帶寬、✔B%帶寬、語音解調等結果。
中頻分析
實現對一個中心頻點下的中頻頻增分析，同≤時實現AM、FM、CW、USB、LSB等調制的單路解調，輸出數字音頻。中頻分(f•ēn)析帶寬:800Hz~80MHz，多種可選;解調帶寬:800Hz~16MHz多種可選。
離散掃描
實現多個頻點的電平測量，各頻率點的信道帶寬可以不同;測量帶寬為800 Hz~80MHz，多種可選;最多支持下發200個頻率點。
頻段掃描
實現指定的信道間隔實現對某一段頻率範圍的(de​)連續頻點進行電平測量。模拟中頻窄帶濾波器帶寬為300kHz;信道間隔3.125~100k¥Hz多種可選。
數字掃描
以80MHz帶寬的頻譜拼接實現對某一段頻率範圍的快速 頻譜分析。掃描分辨率3.125~100kHz多種可選。
帶內多信道分析
實現對一個中心頻點下的寬帶中頻頻譜分析，同時λ實現帶內最大32路信号的解調并輸出數字音頻(pδín)，并且能夠同時對這些頻點同步進行(x✔íng)ITU參數測量，測量參數包括:實時頻率、頻偏、調制度、帶寬測量等。
結構和接口

射頻接口

9個天線輸入SMA口，9個中頻監測輸出SMA口，1個校準信号輸出SMA∑口

測向天線控制接口

Y50EX-1415ZJ10-B

網絡接口

千兆網口

電源功耗

≤250W(220V±10%，50Hz±3Hz)

主機外形尺寸

不大于标準上架式機櫃尺寸，高度5U

主機重量

≤35kg

測向天線尺寸

孔徑s1.2m，采用一體化天線罩外形設計(可選配固定站 大孔徑測向天線)

工作溫度

工作溫度:-20°C ~ +55C

配套軟件

根據需方要求可提供服務端軟件、服務端與客戶端通信協議文檔，設備與服務端通信協議文檔等二次開發資料 。
